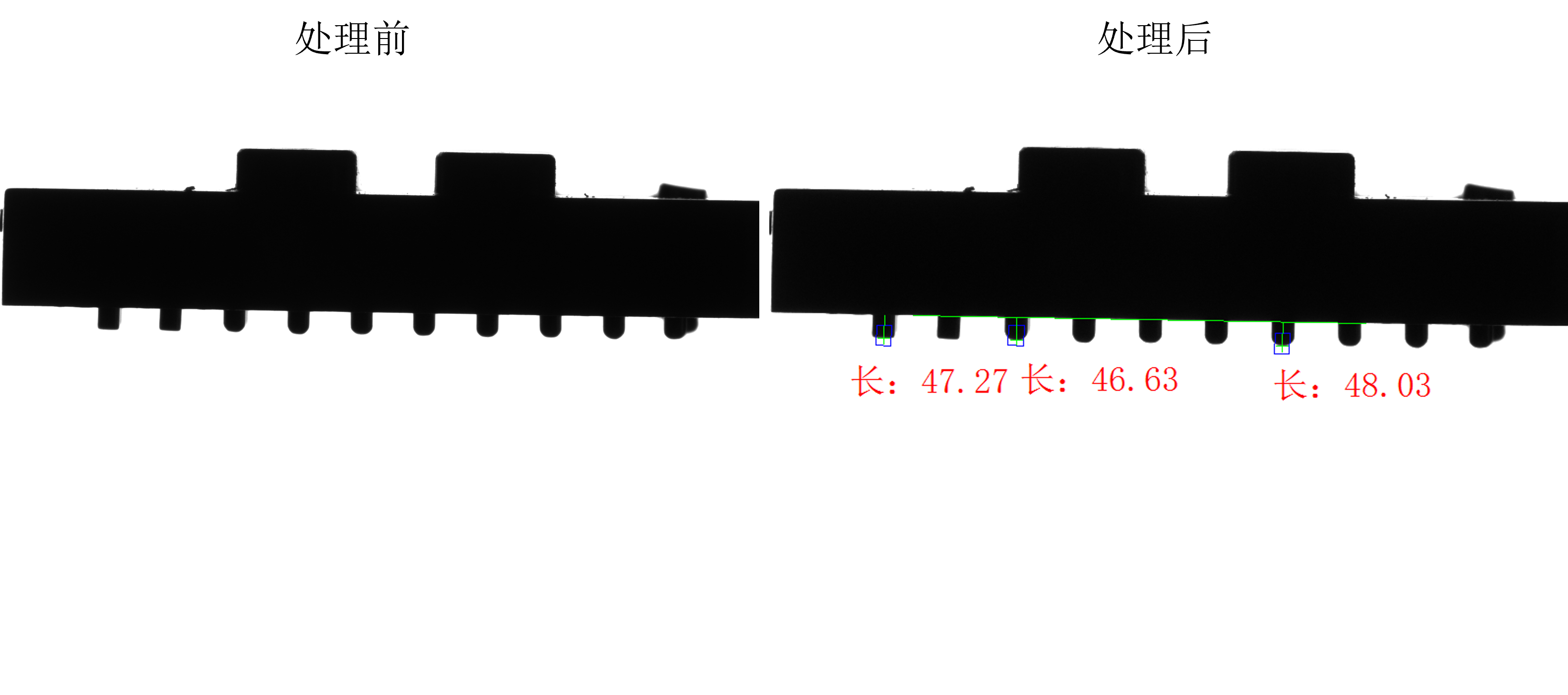

檢測PIN腳高低、缺失、歪斜、表面粘錫等缺陷，以及平頭和圓頭PIN腳位置是否正確

　　以目前樣品光學實驗及圖像處理結果來看，是可以檢測判斷出產品的不良，側面工位視野為：30mm*23mm，像素精度達到：30/1628piex=0.0184mm/piex，正面工位視野為：38mm*28.5mm，像素精度為：38/1292=0.0294mm/piex.

　　PIN腳高低、缺失、歪斜缺陷視覺檢測系統是一種基于機器視覺技術的自動化檢測設備，廣泛應用于電子元件制造領域，能夠快速、準確地檢測PIN腳的各種缺陷。以下是該系統的主要組成部分和技術特點：

　　1.系統架構

　　圖像采集模塊：使用高分辨率工業相機和遠心鏡頭采集PIN腳的圖像。

　　遠心鏡頭可減少成像畸變，提高成像穩定性。

　　光源系統：采用環形光源或背光源，以增強圖像對比度，突出PIN腳的特征。

　　圖像處理模塊：通過專業的圖像處理軟件：康耐德智能視覺系統，對采集到的圖像進行預處理、特征提取和分析。

　　缺陷檢測算法：利用深度學習或傳統圖像處理算法（如邊緣檢測、形態學操作）識別PIN腳的高低、缺失、歪斜等缺陷。

　　結果輸出模塊：將檢測結果以圖形化方式展示，并可保存數據供后續分析。

　　2.檢測技術與方法

　　2D視覺檢測：通過灰度分析、邊緣檢測等技術檢測PIN腳的缺失、歪斜等二維缺陷。

　　3D視覺檢測：使用3D相機或激光掃描技術，測量PIN腳的高度、嵌入深度等三維參數，能夠檢測引腳彎曲、高低不平等問題。

　　深度學習算法：采用YOLO等深度學習模型，對復雜場景下的PIN腳缺陷進行快速、準確的識別。

　　3.系統優勢

　　高精度檢測：測量精度可達0.01mm，能夠檢測微小的PIN腳缺陷。

　　自動化程度高：可集成到生產線中，實現實時檢測，提高生產效率。

　　可擴展性強：支持多種檢測算法和硬件配置，適應不同應用場景。

　　數據管理：檢測結果可保存至數據庫，便于生產過程的追溯和統計分析。

　　4.應用場景

　　該系統廣泛應用于電子元件制造、芯片封裝、連接器生產等領域，能夠有效提高產品質量和生產效率
