電視機殼機器視覺定位貼合組裝

【檢測目的】

先對機殼及薄片進行定位，然后兩者組裝貼合

【客戶要求】

精度為0.1mm

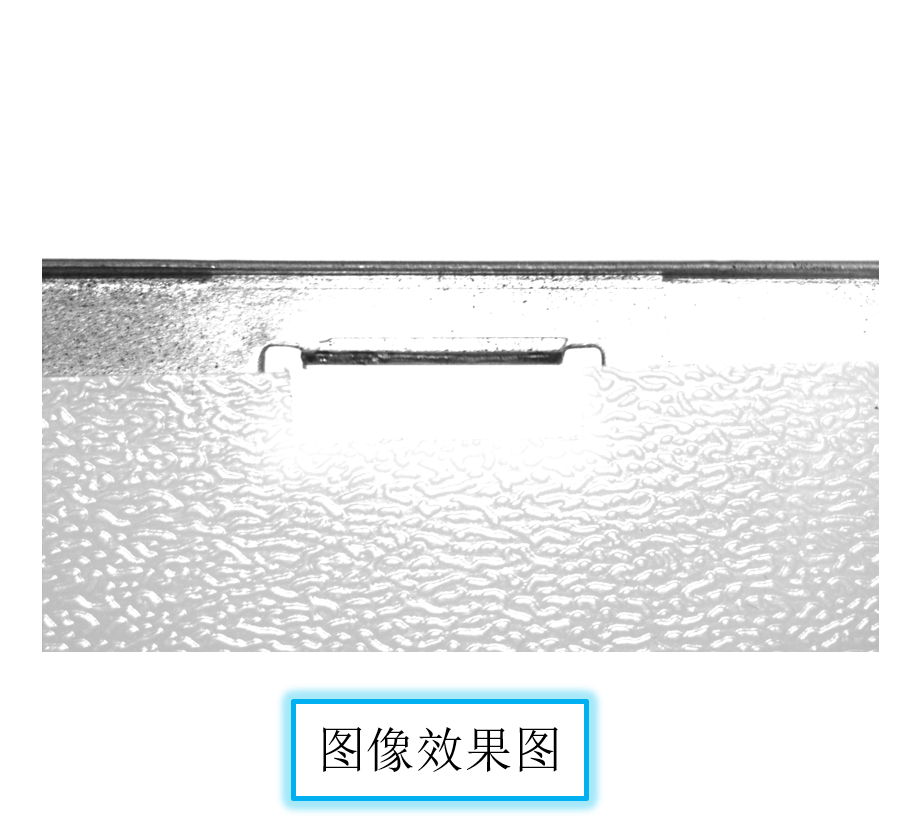

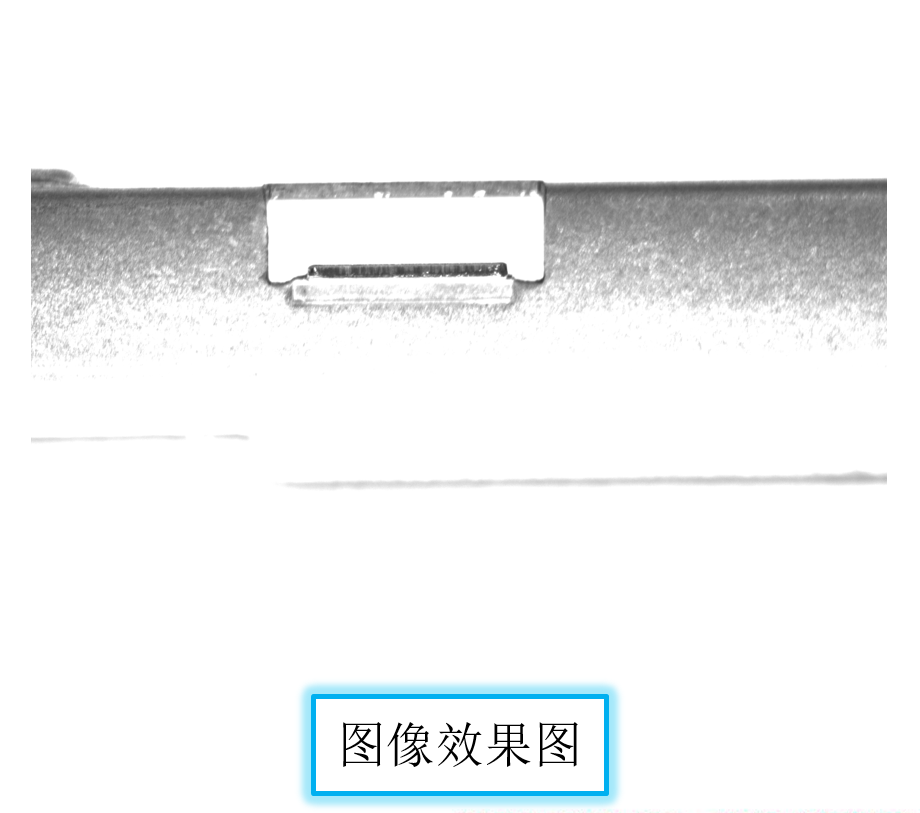

【拍攝與處理效圖一】（大電視板）

用了12090環形光，線光，條光拍攝。光源亮度為A，底部是白紙

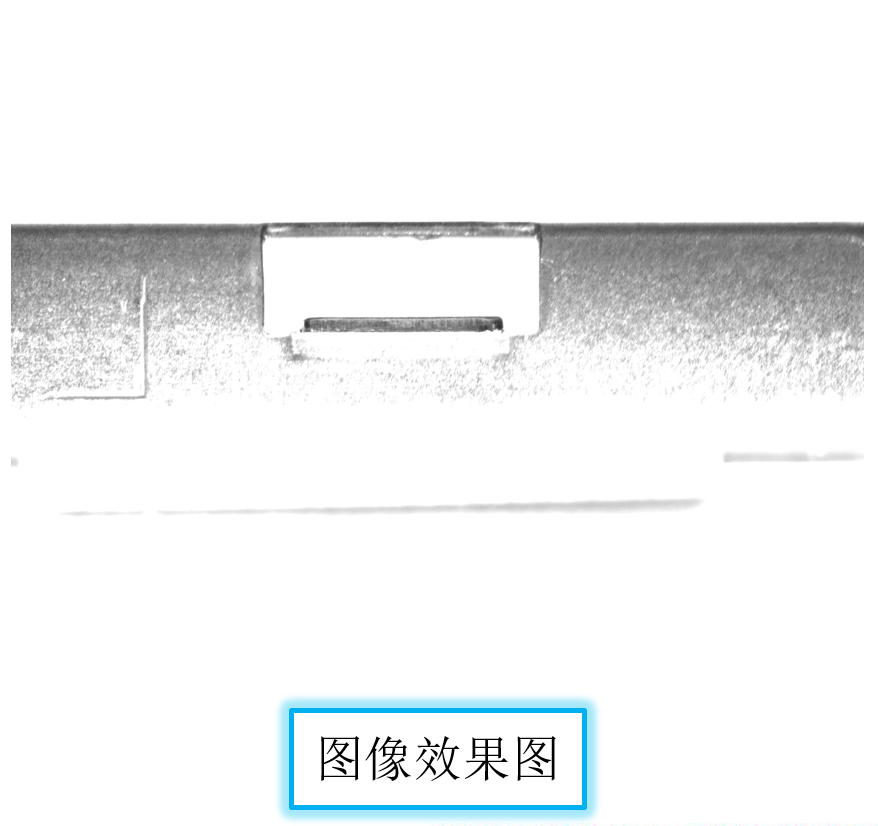

【拍攝與處理效圖二】（大電視板）

用了12090環形光，線光，條光拍攝。光源亮度為A，底部是白紙

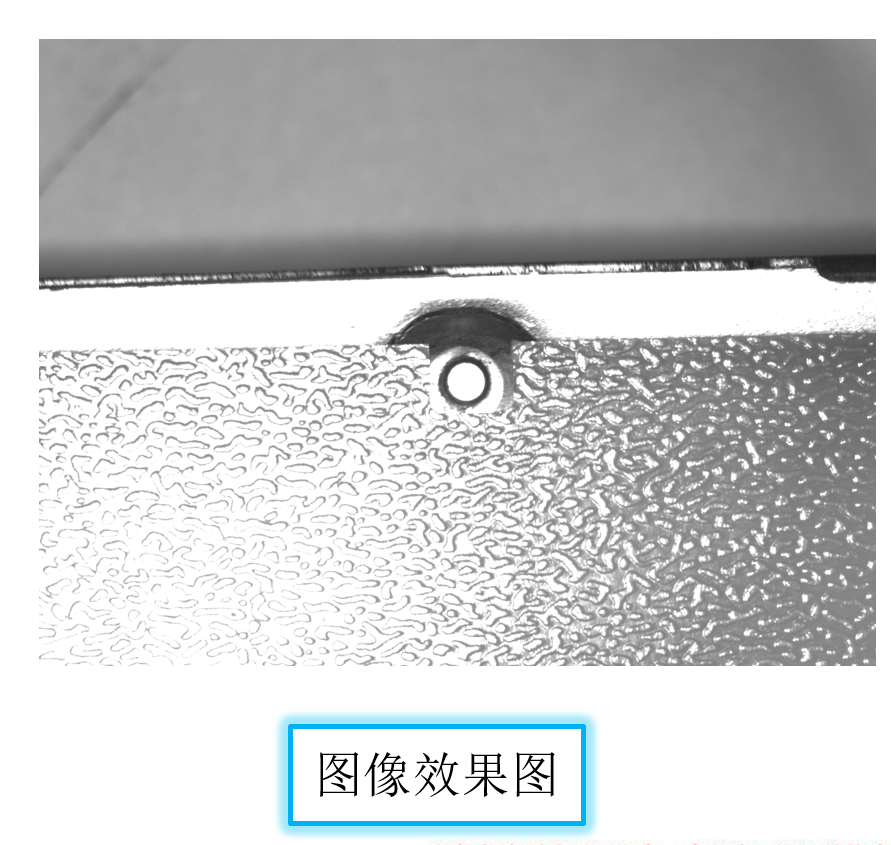

【拍攝與處理效圖六】（小電視板）

只用了5090環形光拍攝，光源亮度為B

【拍攝與處理效圖八】（小電視板）

用了5090環形光拍攝和條光，光源亮度為C，底部是白紙

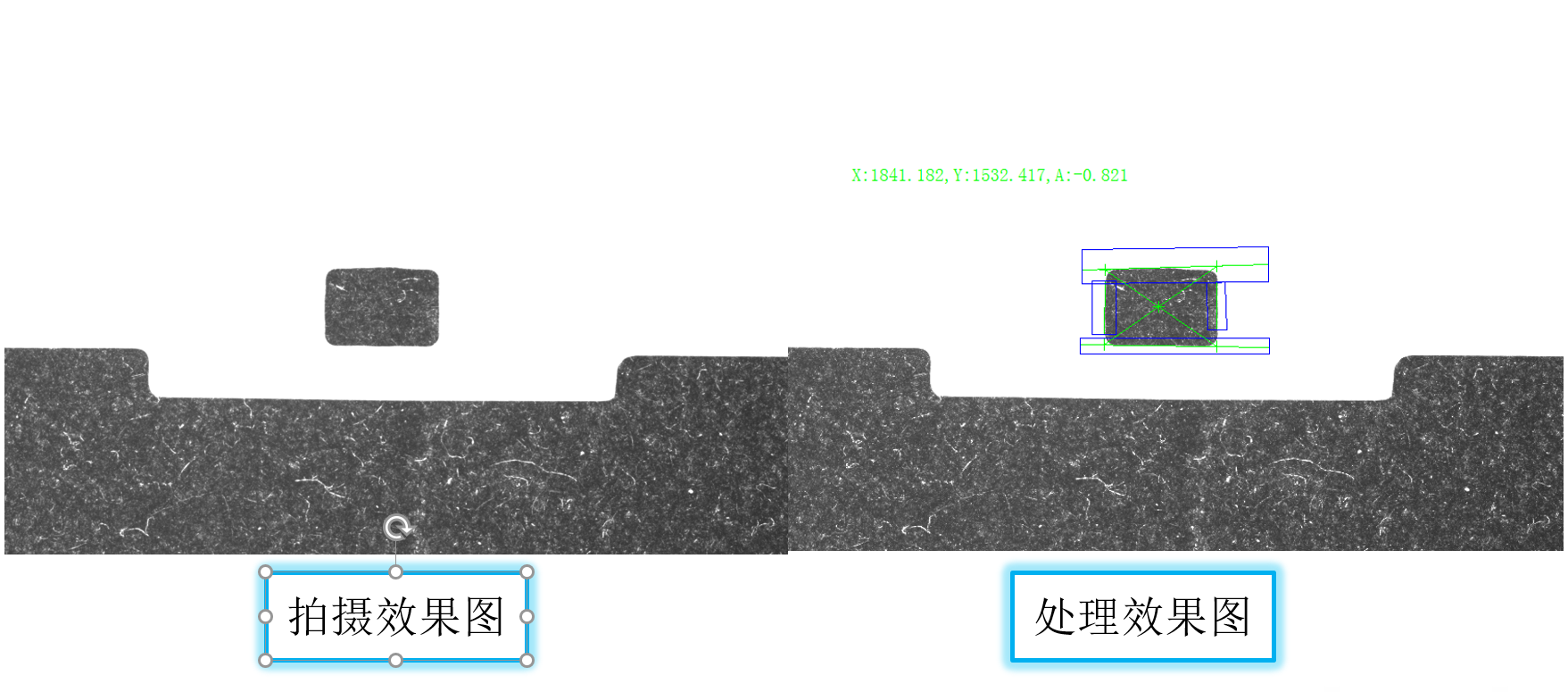

【拍攝與處理效圖一】（薄片）

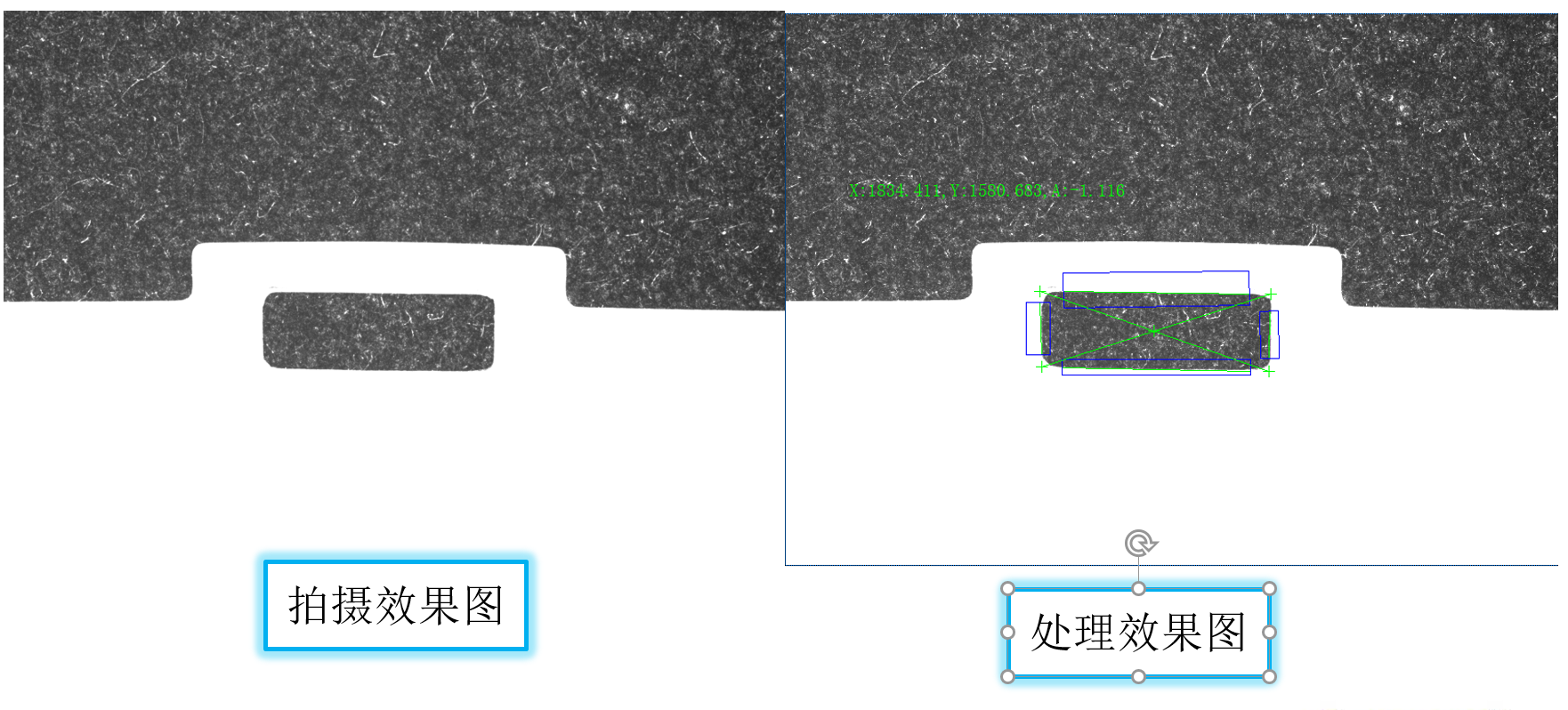

【拍攝與處理效圖二】（薄片）

【方案評估】-機殼

 外殼視野：40mm*30mm

視覺精度：40mm/2592pixel=0.0154mm/pixel。

【方案評估】-薄片

根據目前樣品進行光學實驗和處理結果來看，可以對薄片進行定位。本方案是同時拍攝兩點進行定位，所以需要兩套硬件。

 薄片視野：40mm*30mm

 視覺精度：40mm/1292pixel=0.031mm/pixel

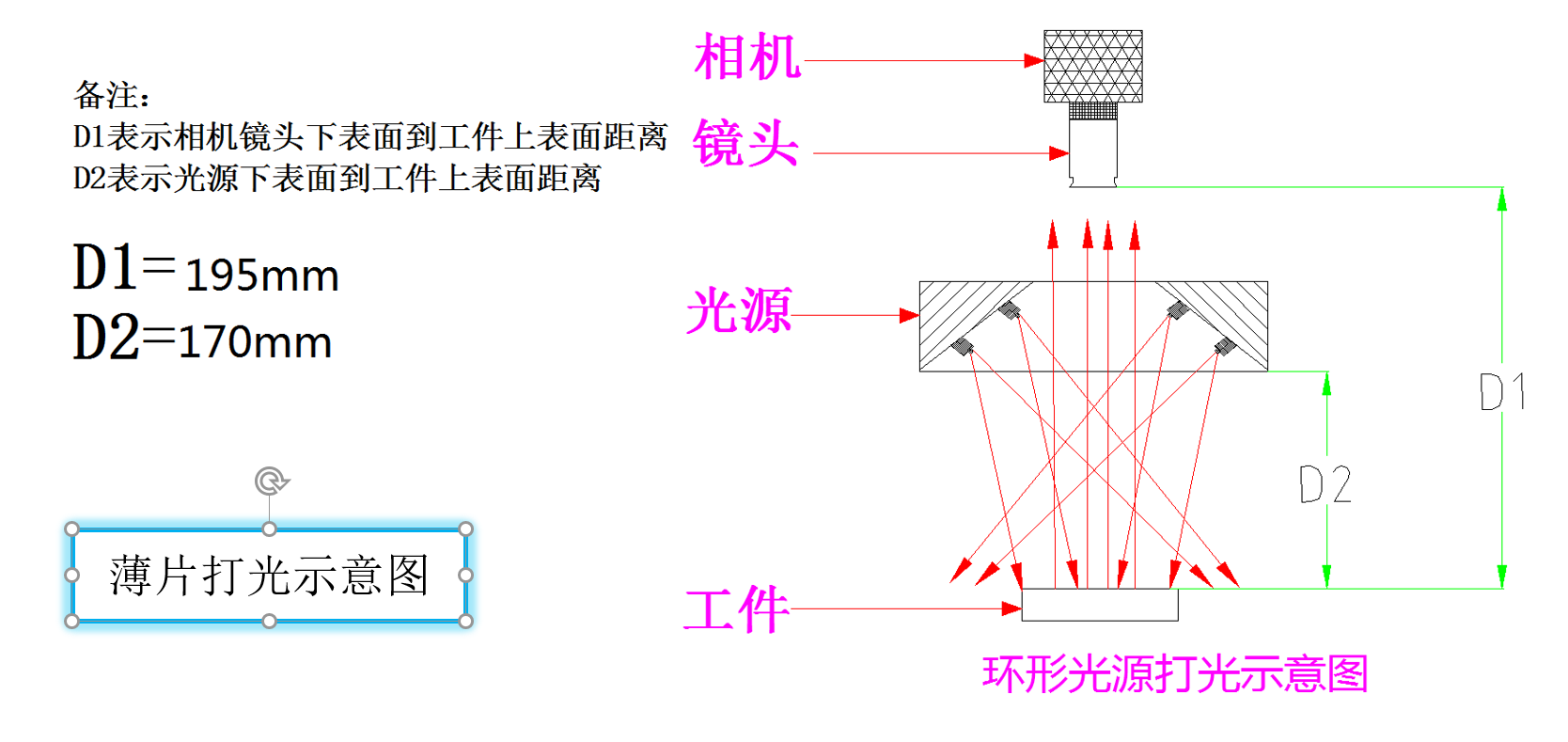

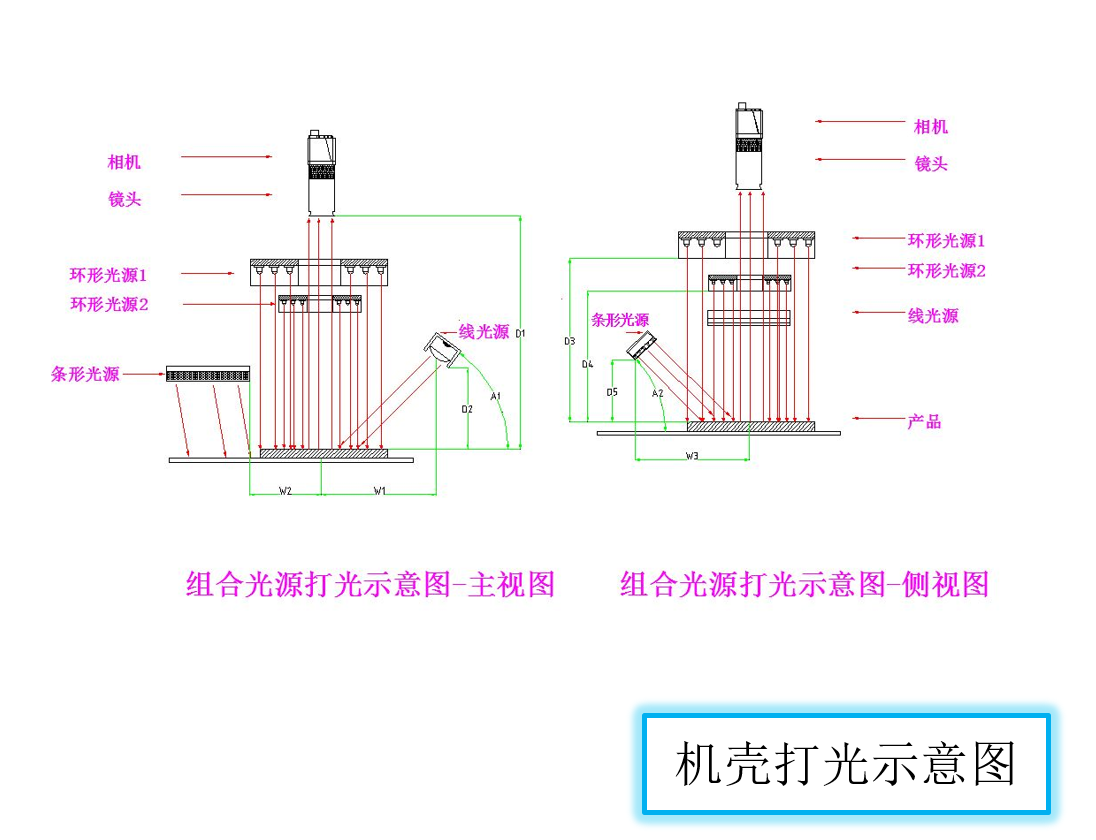

【安裝示意圖】

【安裝示意圖】

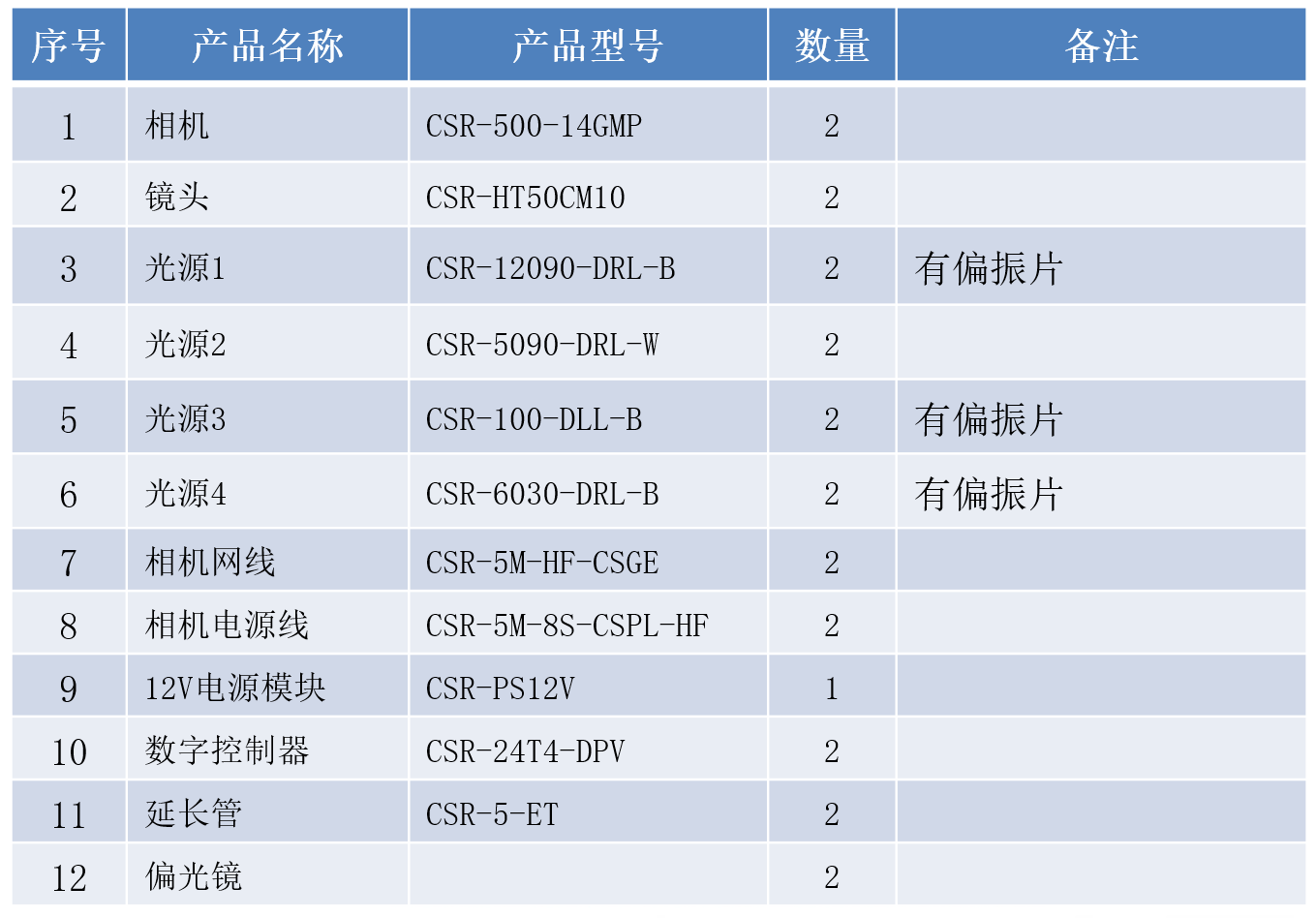

【硬件配置】（機殼）

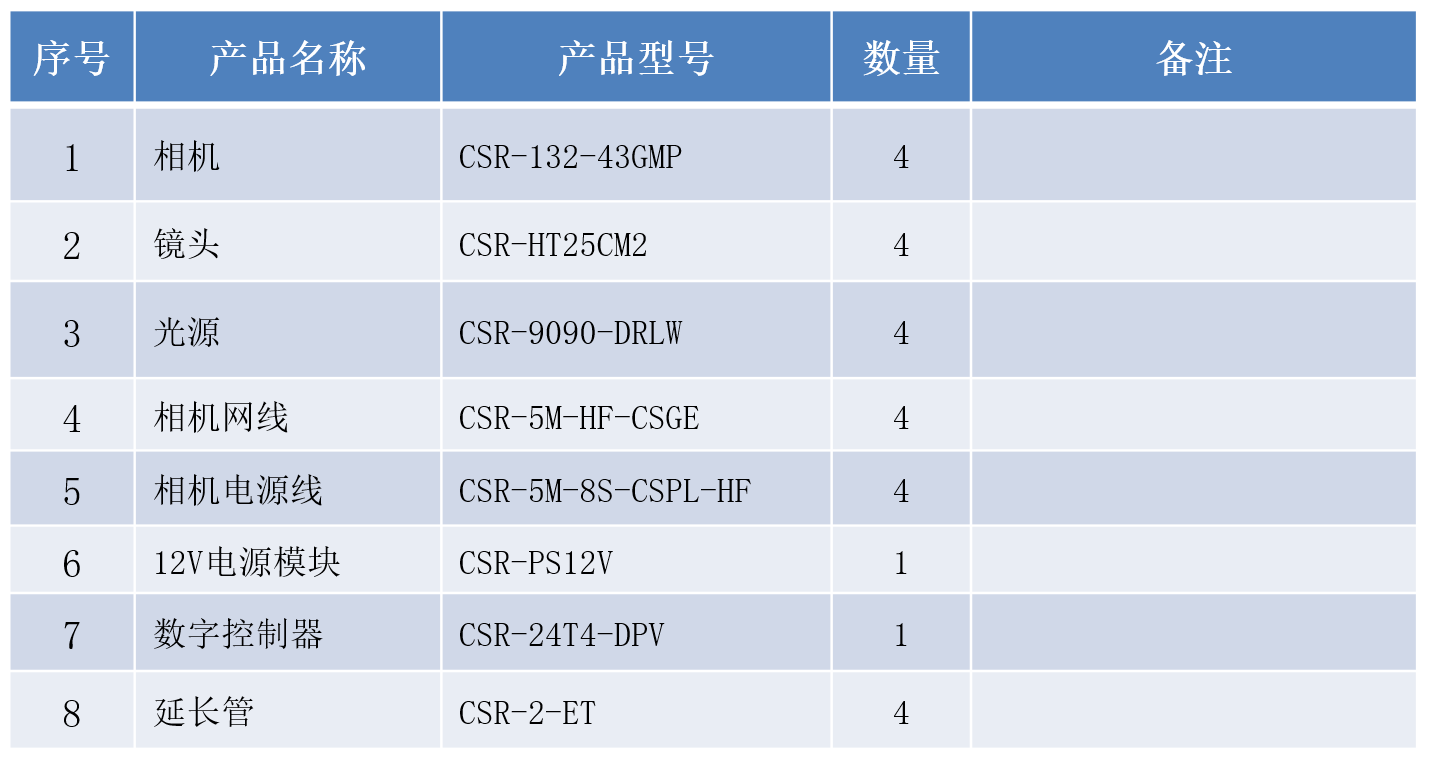

【硬件配置】（薄片）
