【檢測目的】

檢測標簽有無

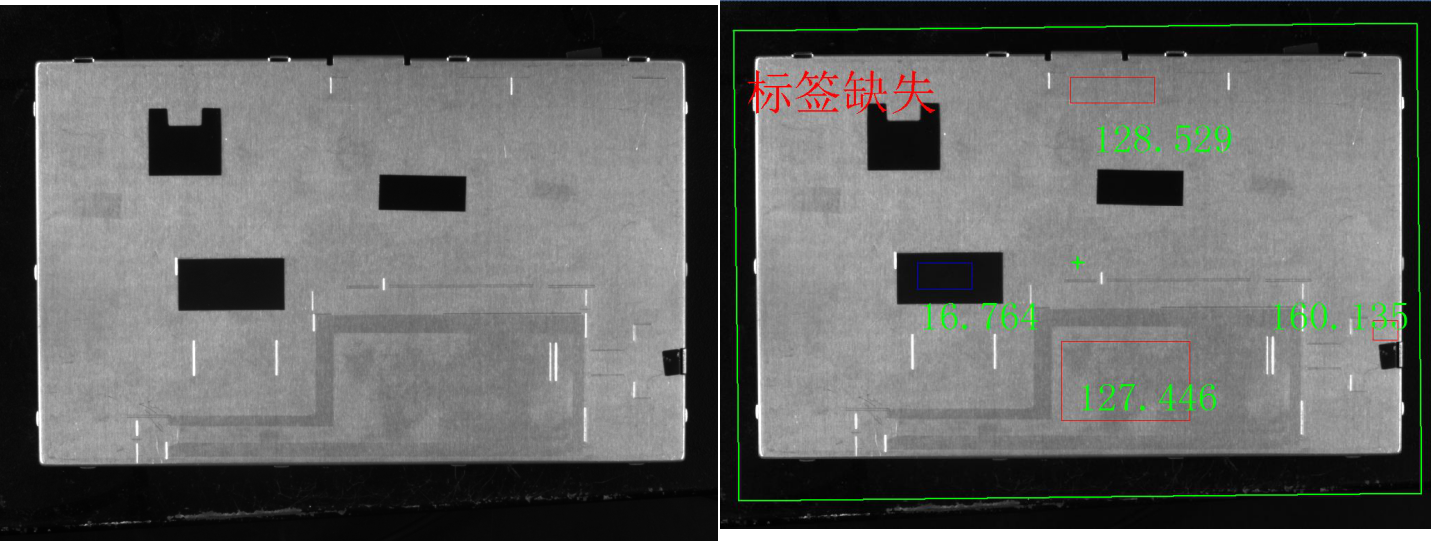

【拍攝效果圖一】

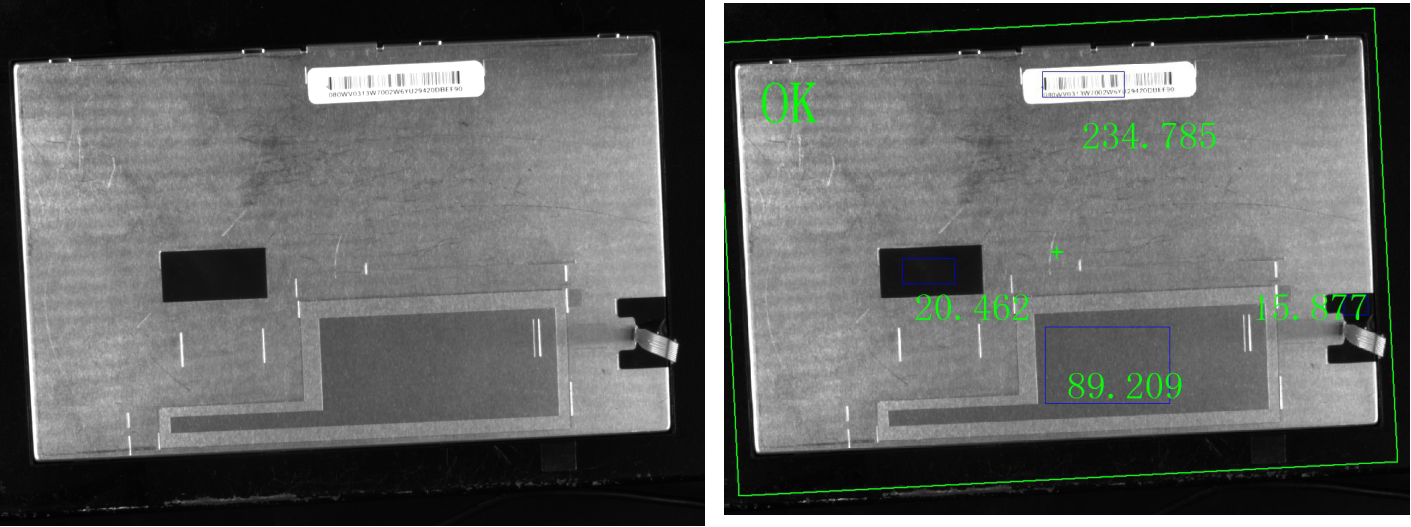

【拍攝效果圖二】

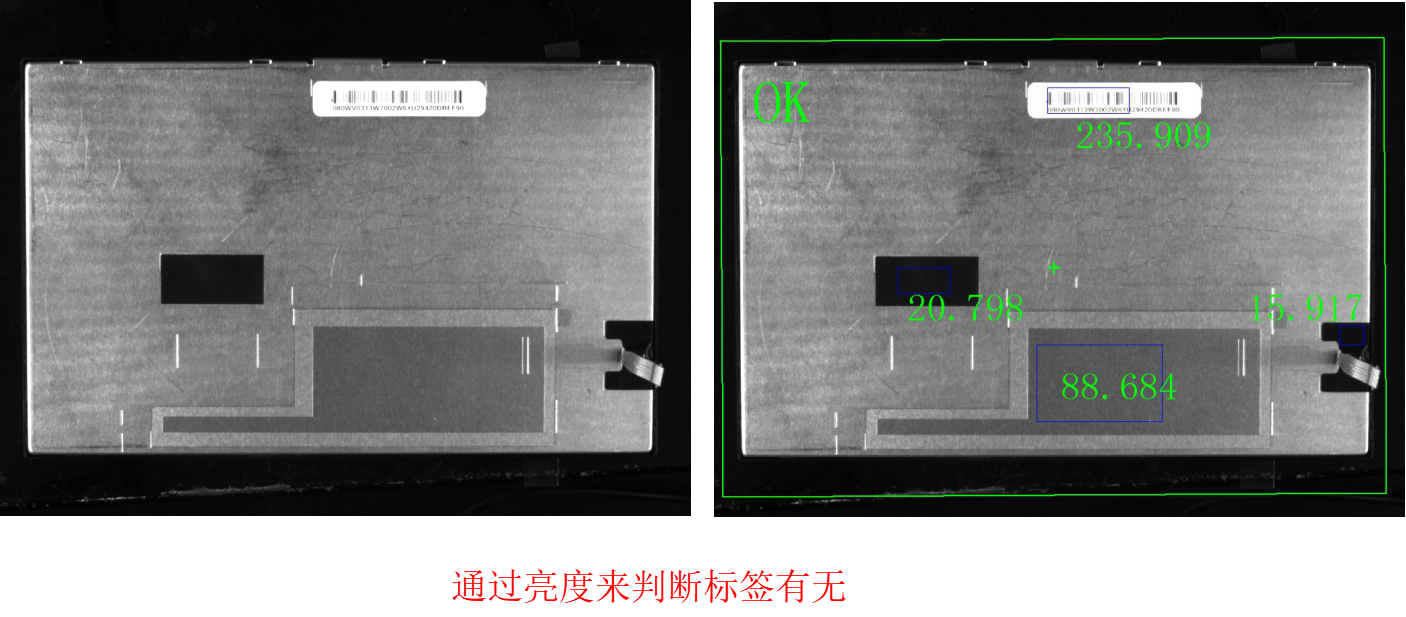

【拍攝效果圖三】

【方案評估】

以目前樣品進行實驗來看，圖像效果可以，能夠檢測出標簽有無，只是針對目前這款產品。

視野：200mm*150mm

視覺精度：200mm/1292pixel=0.155mm/pixel。

【硬件配置】

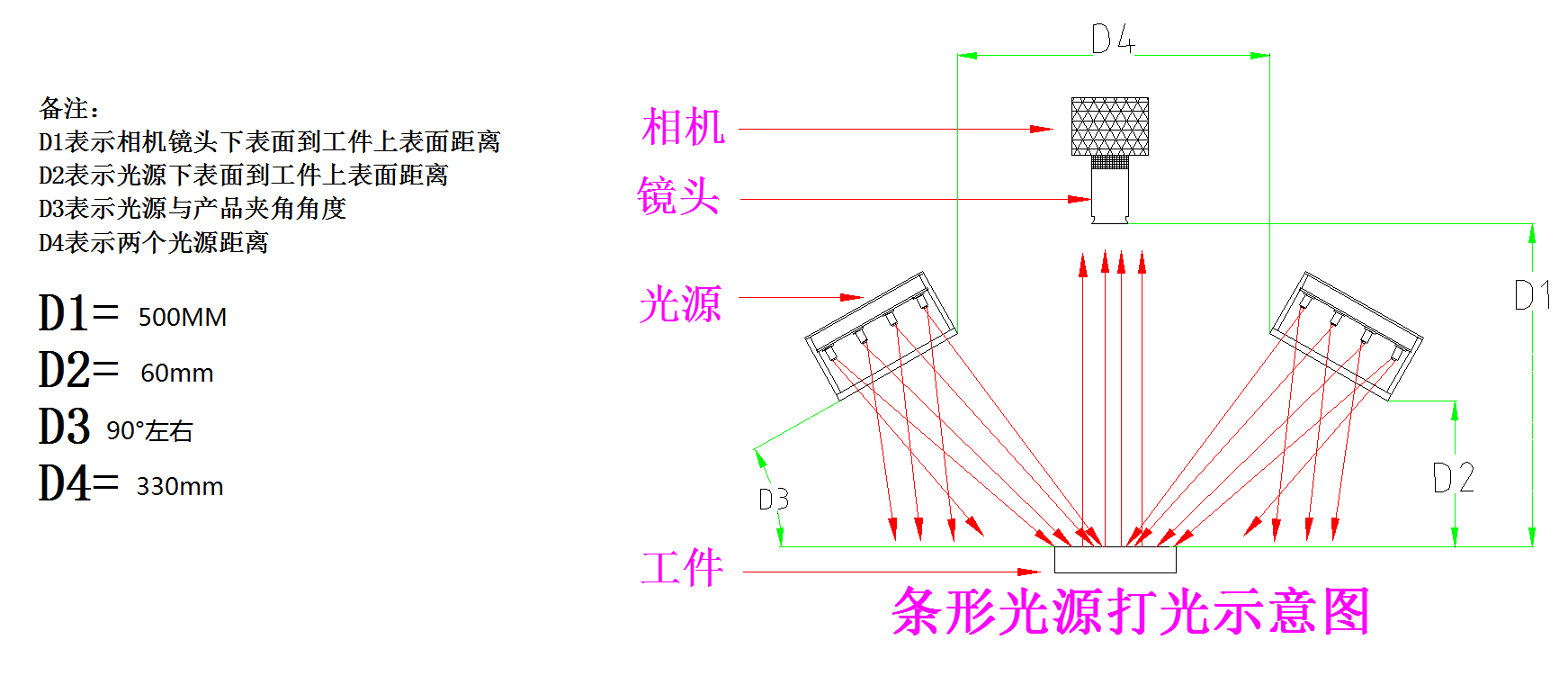

【安裝示意圖】

硬件配置

硬件是金屬件視覺測量系統實現的基礎，通用的機器視覺系統主要由：工業相機+圖像采集卡+工業鏡頭+機器視覺光源及控制器+工業計算機等組成。本方案在滿足系統要求的前提下，本著物美價廉的原則，精選優質穩定的機器視覺光源及配套的電源控制器，快速分辨率工業相機，低畸變工業鏡頭，從而搭建一個高性?xún)r(jià)比的機器視覺測量系統。
